# Web 音视频（二）在浏览器中解析视频

Web 音视频目录

浏览器中已经能直接播放视频，为什么还需要手动写代码解析？
因为，某些场景需要对视频进行更细致的处理，比如截取关键帧、提取视频中的文字、人物打码、极低延时播放视频等等。

总之，除了最单纯的视频播放外，对视频数据的一切处理都需要从解析开始。

你可以跳过原理介绍，直接查看 WebAV 解析 MP4 示例

# MP4 简单介绍

MP4 是最流行兼容性最好的视频封装格式之一，在各种浏览器中也得到了良好支持；
本系列后续都以 MP4 视频作为示例，所以先简单介绍 MP4 的基本概念。
其它格式的视频文件需使用对应的解封装 SDK

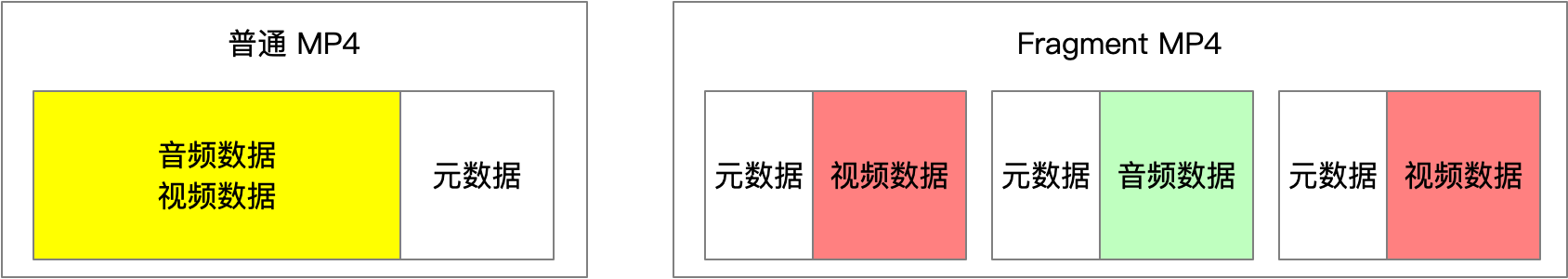

MP4 可以分为普通 MP4 和 Fragment MP4 (opens new window)；
普通 MP4 的元数据可在音视频数据前面（利于网络播放），也可在后面；
Fragment MP4 把音视频数据切成一个个小片段管理，非常方便网络流媒体场景。
MP4

MP4 使用 Box 的抽象概念来描述管理数据，不同的数据抽象成不同的 Box，允许多层嵌套 Box；

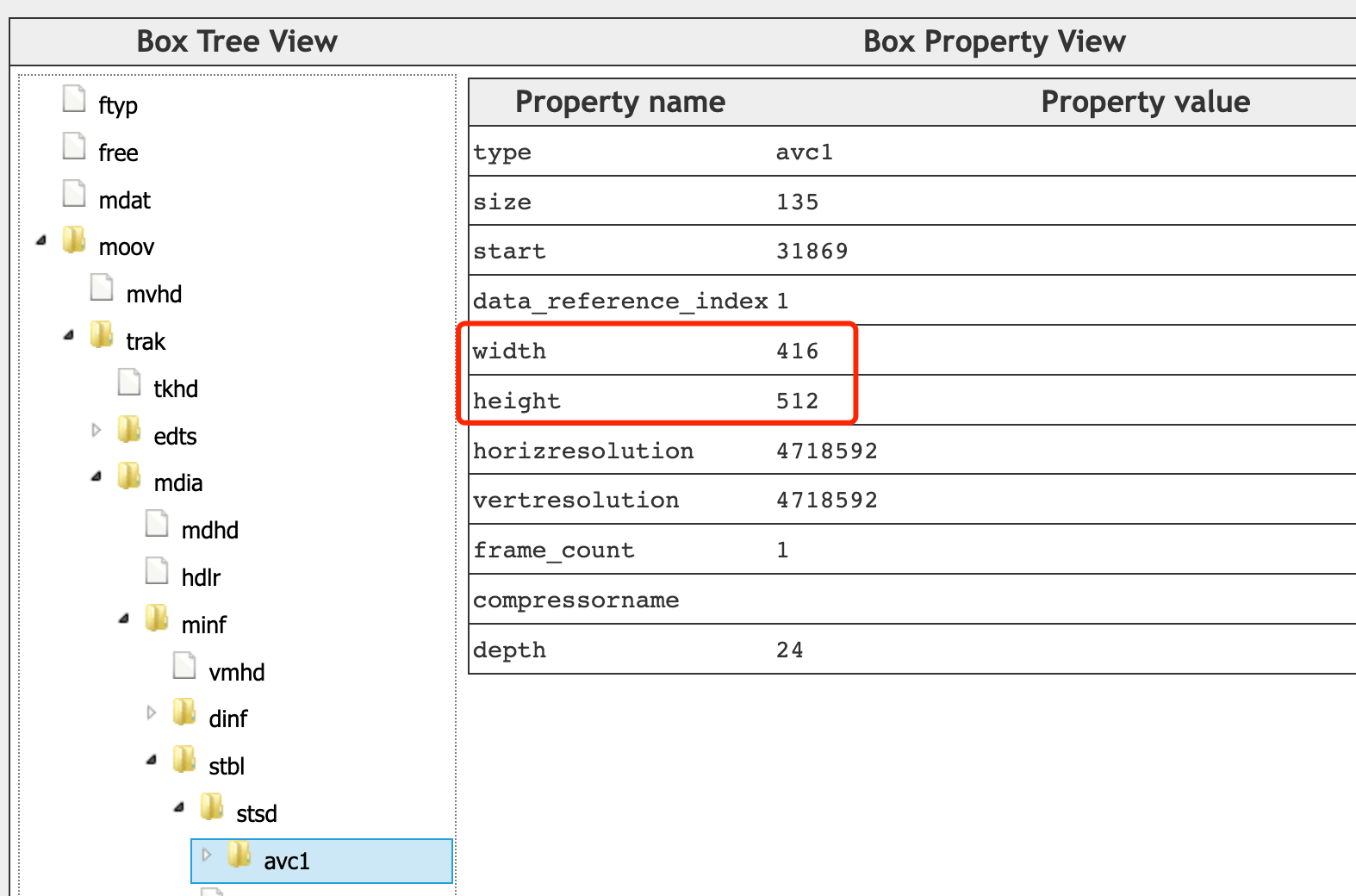

下图是一个普通 MP4 文件的可视化，该文件视频分辨率存储在 moov box -> trak box -> ... -> avc1 box 中，已编码（压缩）的音视频数据则存储在 mdat box 中

你可以访问 mp4box.js filereader (opens new window) 来可视化 MP4 文件

# MP4 解封装

我们使用 mp4box.js (opens new window) 在浏览器中解封装（demux）MP4 文件；

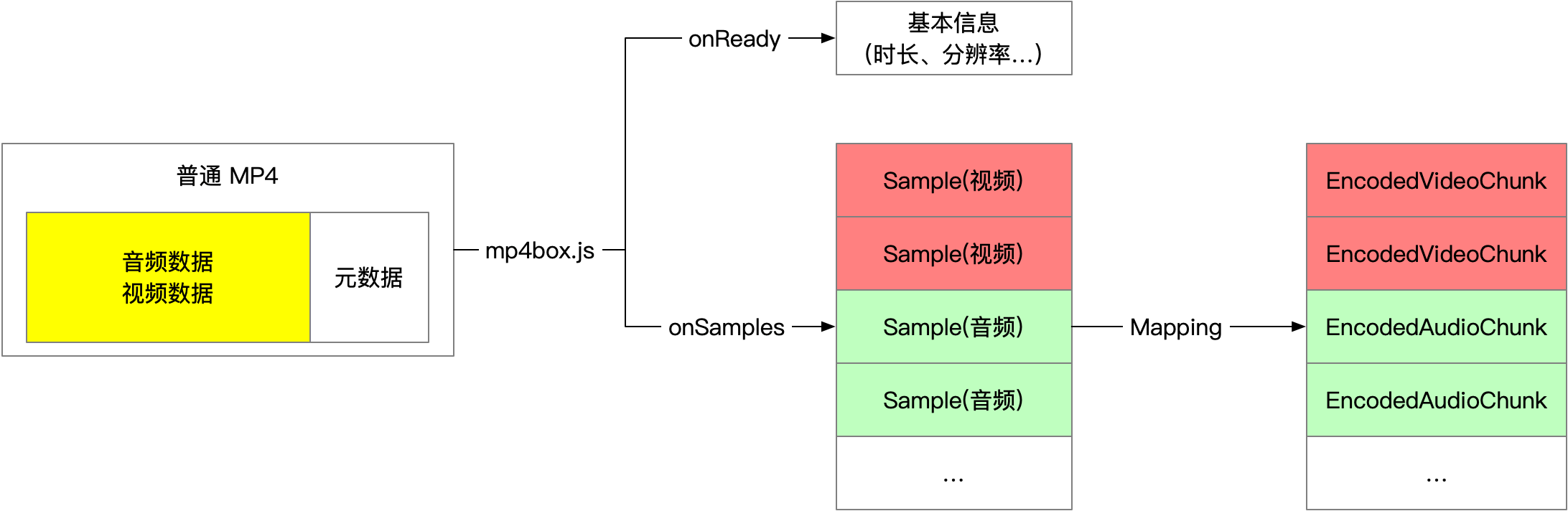

解封装（demux）可以理解为提取 MP4 文件的元数据，以及将音视频数据解析成一个个包（Sample）方便处理。
而 MP4 Sample 可转换为 EncodedVideoChunk 或 EncodedAudioChunk。

mp4-demux

WebAV 项目中的 SampleTransform (opens new window) 可将 MP4 文件流转换成 Sample 流(ReadableStream)
mp4FileStream.pipeThrough(new SampleTransform())即可得到 Sample 流。

解封装伪代码

mp4box.js API 文档 (opens new window)

const file = mp4box.createFile()
file.onReady = info => {
  file.setExtractionOptions(info.videoTracks[0]?.id, 'video')
  file.setExtractionOptions(info.audioTracks[0]?.id, 'audio')

  file.start()
}

file.onSamples = (id, type, samples) => {
  // `EncodedVideoChunk` 或 `EncodedAudioChunk`
  const chunks = samples.map(s => new EncodedVideoChunk({
    type: (s.is_sync ? 'key' : 'delta')
    timestamp: (1e6 * s.cts) / s.timescale,
    duration: (1e6 * s.duration) / s.timescale,
    data: s.data
  }))
}

const mp4stream = await fetch('<mp4 url>').body
let inputBufOffset = 0
while (read ui8ArrBuf for mp4stream) {
  const inputBuf = ui8ArrBuf.buffer
  inputBuf.fileStart = inputBufOffset
  inputBufOffset += inputBuf.byteLength
  file.appendBuffer(inputBuf)
}

解封装过程的资源消耗相对较少，一般使用 js 处理也不会碰到性能瓶颈，该过程不在 WebCodecs 的覆盖范围内。

# 视频解码

不同的视频需要对应的解封装程序，解封装得到的数据（如 MP4 Sample）可转换为 WebCodecs 中提供的 EncodedVideoChunk 或 EncodedAudioChunk，然后分别由 VideoDecoder 或 AudioDecoder 进行解码（解压）。
使用解码器之前需要初始化配置（decoder.configure），必填参数 codec 可以在解封装时拿到（onReady）。

const videoDecoder = new VideoDecoder({
  output: (videoFrame) => {
    // videoFrame 可绘制到 Canvas 进行额外处理
  },
  error: console.error,
});
videoDecoder.configure({ codec: '<视频数据对应的编码格式>' });

TIP

videoDecoder.configure 方法需要的参数请查看 MDN 文档 (opens new window)
其中 description 是必要的参数，但资料很少，请参考笔者的 avcC box 内容解析 (opens new window)

解码视频数据得到多个 VideoFrame, AudioData 对象，这两个对象包含了对应帧视频、音频的原始数据，可通过其实例的 copyTo 方法将原始数据 copy 到 ArrayBuffer 中，处理过程中需注意：

TIP

VideoFrame 可能占用大量显存，及时 close 避免影响性能
VideoFrame.copyTo 会将帧的原始数据从显存复制到内存，像素处理请优先使用 WebGL
VideoDecoder 输出（output）的 VideoFrame 需要及时 close 否则它将暂停解码

# 视频帧处理

在浏览器中一般配合使用 canvas 对 VideoFrame 进行处理，如：

降低视频分辨率
1. 绘制 VideoFrame 到一个低分辨率 canvas， ctx.draw(videoFrame, 0, 0)
2. 再创建新的 VideoFrame， new VideoFrame(canvas, {...})
裁剪视频画面；使用 ctx.draw 后面的定位参数，绘制 VideoFrame 指定区域
叠加视频、图片、文字等；先绘制 VideoFrame 再绘制其他元素
降低帧率，平均抽取丢掉多余帧；如 60FPS -> 30FPS，大概每两帧丢掉一帧不绘制
滤镜、抠图、特效等复杂图形处理；使用 WebGL 或 WebGPU

常见的视频处理 DEMO (opens new window)

对视频进行逐帧处理后，如何重新编码封装成文件，请阅读下一章。

音频处理后续会专门写一篇文章

# WebAV 视频解析示例

mp4box.js 解封装配合 WebCodecs 解码原理上很简单，但需要阅读大量文档、API 以及编写很多细节逻辑，汇总起来就相对繁琐了。
@webav/av-cliper 提供了 MP4Clip 可以将视频流转换成视频帧（VideoFrame）屏蔽许多繁琐过程

import { MP4Clip } from '@webav/av-cliper';

// 传入一个 mp4 文件流即可初始化
const clip = new MP4Clip((await fetch('<mp4 url>')).body);
await clip.ready;

let time = 0;
// 最快速度渲染视频所有帧
while (true) {
  const { state, video: videoFrame } = await clip.tick(time);
  if (state === 'done') break;
  if (videoFrame != null && state === 'success') {
    ctx.clearRect(0, 0, cvs.width, cvs.height);
    // 绘制到 Canvas
    ctx.drawImage(
      videoFrame,
      0,
      0,
      videoFrame.codedWidth,
      videoFrame.codedHeight
    );
    // 注意，用完立即 close
    videoFrame.close();
  }
  // 时间单位是 微秒，所以差不多每秒取 30 帧，丢掉多余的帧
  time += 33000;
}
clip.destroy();

体验 DEMO (opens new window)

# 附录

WebAV (opens new window) 基于 WebCodecs 构建的音视频处理 SDK
WebAV 视频处理 DEMO (opens new window)
WebAV 解码 DEMO (opens new window)
mp4box.js (opens new window) 能在浏览器中运行的 MP4 封装、解封装工具
mp4box.js filereader (opens new window) MP4 文件可视化工具，基于 mp4box.js 构建
MDN VideoDecoder 文档 (opens new window)
MP4 的 avcC box 内容解析与 VideoDecorder 初始化 (opens new window)
